止水鋼板的定義：建筑物地下室水平構件和豎向構件無法一次性澆筑，一般采用在基礎底板上返300mm位置留置水平施工縫，施工縫位置放置止水鋼板。止水鋼板一般在400mm寬，新舊混凝土內各埋置一半。
止水鋼板的原理為：新舊混凝土接縫位置稱為施工縫，此屬于防水混凝土防水的薄弱環節，增加止水鋼板后，水沿著新舊混凝土接茬位置的縫隙滲透時碰見止水鋼板即無法再往里滲，止水鋼板起到了切斷水滲透路徑的作用。及時沿著止水鋼板與混凝土之間的縫隙滲透，止水鋼板有一定寬度，也延長了水的滲透路徑，同樣可以起到防水作用。
止水鋼板的施工方法及步驟：
在施工底板鋼筋時需將止水鋼板底板鋼筋有效連接，可采用12#鋼筋制成門形支架固定于底板鋼筋上面，門形架與止水鋼板之間采用焊接，具體步驟如下：
1、先將兩根12#鋼筋垂直于底板固定，將止水鋼板置于兩根鋼筋中間，通過一根水平鋼筋穿透止水鋼板，并在水平鋼筋上面焊接止水環，將止水環和止水鋼板之間滿焊連接。止水鋼板寬度不小于400mm，分別埋入底板砼中200mm，該先澆砼應高于底板上表面200mm以上，鋼板厚度不小于3mm，為保證鋼板施工時具有一定的剛度，最好鋼板長方向兩邊50mm折邊，約折30度邊；2、待止水鋼板基本就位，鋼板之間應盡量減少借口，鋼板之間的接口可采用搭接焊接，搭接長度宜大于400mm，焊縫必須滿焊。鋼板止水帶和橡膠止水帶相比，優點不如橡膠止水帶，一個最明顯的缺點就是生銹，后期處理麻煩，所以盡可能采用橡膠止水帶施工；（這里面，吉吉介紹一下橡膠止水帶的安裝要求：止水帶是在混凝土澆注過程式中部分或全部澆埋在混凝土中，混凝土中有許多尖角的石子和銳利的鋼筋頭由于塑料和橡膠的撕裂強度比拉伸強低3-5倍，止水帶一旦被刺破或撕裂時，不需很大外外力裂口就會擴大，所以在止水帶定位和混凝土澆搗過程中，應注意定位方法和澆搗壓力,以免止水帶被刺破，所以在止水帶定位和混凝土澆搗過程中，應注意定位方法和澆搗壓力，以免止水帶被刺破，影響止水效果）3、安裝方向問題，無論是水平鋼板止水帶還是豎向鋼板止水帶，一定要使兩翹曲面安裝方向朝迎水面；4、止水帶一般都是安裝在后澆帶位置、有防水要求的地下室側墻板分隔縫或施工縫處，暴露在外周期長，要做好防護處理，比如說涂刷防銹漆等措施。
防滲漏措施：①采用適合工程特點的后澆帶接縫形式和其與兩側混凝土接縫防水做法是做好防滲漏措施的關鍵，通常應采取企口縫或階梯縫，并選擇接縫中部設置止水條或止水帶的組合做法；②如采用鋼板止水片防水，則鋼板止水片接頭必須為搭接焊接，搭接長度應≥50mm，焊接必須四個方向焊接，焊接中必須飽滿，無夾渣、咬肉、氣泡；③在內墻、頂棚后澆帶接縫處用柔性彈性膩子涂刷兩遍，可避免在結構的沉降及伸縮過程中產生細小裂縫；④后澆帶需超前止水時，后澆帶部位混凝土應局部加厚，并增設外貼式或中埋式止水帶；⑤后澆帶應采用補償收縮的微膨脹混凝土，強度等級應提高一級。
一、施工準備

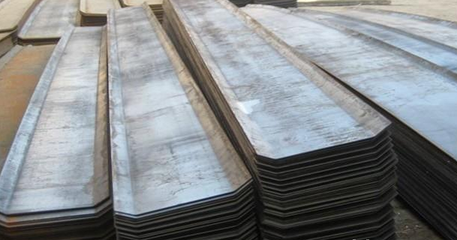

1、材料準備 4mm厚成型鋼板，單塊長度3米，寬度400mm.材質Q235B,使用前加工成圖紙要求形狀，鋼板表面無油污、銹斑。E55焊條， (使用前應烘干），固定筋，電焊機，切割機、
2、機具準備 電焊機、焊帽、焊錘、；
3、勞動力安排 焊工2名（必須持證上崗）、普工2人，
二、止水鋼板的制作、安裝
1、加工制作
①止水鋼板加工，，按設計要求統一切割加工成型后，切割成3米長的止水鋼板。
2、工藝流程
2.1止水鋼板 定位—止水鋼板固定—接頭焊接—剪力墻拉筋及定位鋼筋焊接—檢查驗收
① 止水鋼板位置確定好后，用墻體拉鉤筋臨時上下加緊固定，然后進行鋼板接縫焊接。止水鋼板接縫焊接止水鋼板搭接長度為50mm。鋼板焊接應分兩遍成活，接縫 處應留2mm焊縫，第一遍施焊時，首先在中間、兩端點焊固定，然后從中間向上施焊直到上端，然后再從下端向中間施焊，第一遍完成后立即將藥皮用焊錘敲掉， 檢查有無砂眼、漏焊處，如有應進行補焊。第二遍從下端開始施焊。②止水鋼板定位筋設置，沿止水鋼板方向，采用鋼筋焊接；一端焊接在止水鋼板上，另一端焊在 鋼筋上對其進行定位兩側對稱設置。③剪力墻拉筋設置，由于剪力墻拉筋間距較小，中間總有一道穿過止水鋼板，止水鋼板接縫焊好后，在穿過止水鋼板的拉筋處把 拉筋切斷，然后焊接在止水鋼板上，并在其拉筋切斷位置處加設一道拉筋，作為拉筋的補強鋼筋,具體做法見附圖.
3、檢查驗收
止水鋼板焊好后，應進行自檢，檢查有無砂眼、斷焊、漏焊或焊縫不飽滿之處，不符合要求的進行返工處理。定位鋼筋是否焊接牢固；附加拉筋是否加設，如若未設置或焊接不牢，將對其重新焊接或加設。檢查合格后，報監理工程師檢查驗收。
三、質量標準
1、止水鋼板焊縫必須飽滿，無夾渣，焊縫高度滿足要求，焊縫無砂眼，無燒傷、咬邊現象，接縫處鋼板和螺桿無變形、翹曲現象，止水鋼板的位置、標高正確；
2、材料進場后對止水鋼板的外觀質量進行檢查，斷面不符合要求的進行退換或截掉不用。
3、應盡量保證止水鋼板在墻體中線上。
4、止水鋼板的兩塊鋼板之間的焊接要飽滿，確保不滲水，一般是雙面焊；止水螺桿安裝后孔洞沒有縫隙，止水片無損壞。
5、止水鋼板墻體轉角處得處理：①、整塊鋼板彎折；②、丁字形焊接；③、7字形焊接。
6、止水鋼板穿過柱箍筋時，可以將所穿過的箍筋斷開，制作成開口箍，電焊在鋼板上止水鋼板穿過剪力墻時，可以將所穿過的拉勾斷開，然后把兩端的拉鉤焊接在止水鋼板上。止水螺桿穿過剪力墻的時候，先保證止水螺桿的位置，然后盡量再保證剪力墻鋼筋的位置。
四、成品保護
1、在進行鋼筋綁扎及模板安裝時不得對止水鋼板進行觸碰或移動；
2、在模板合模前，再一次對止水鋼板的位置和外觀進行檢查，發現問題及時處理。
附圖一：
附圖二：
附圖三：

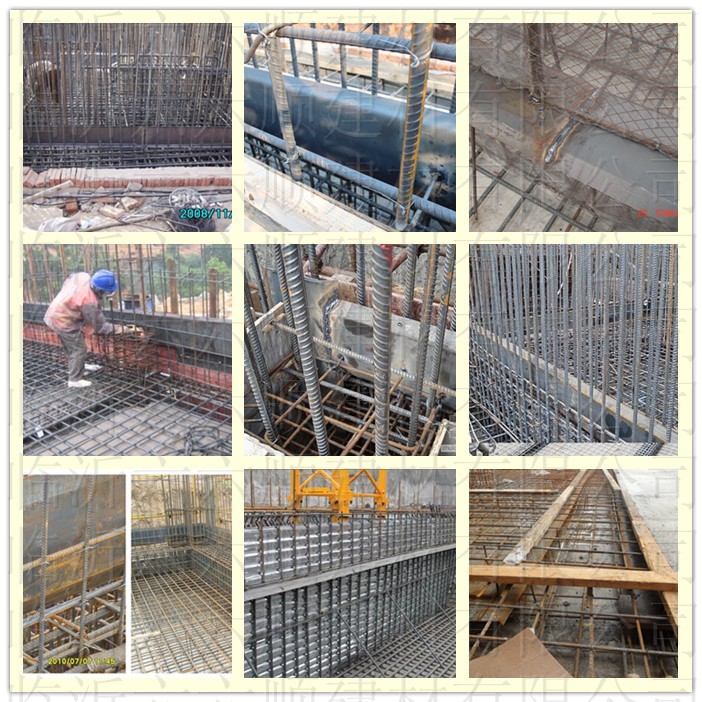

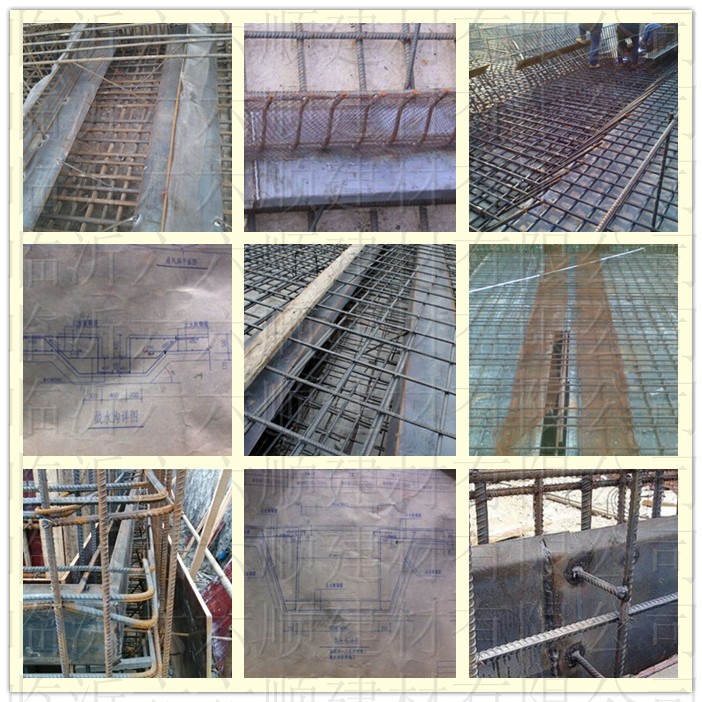

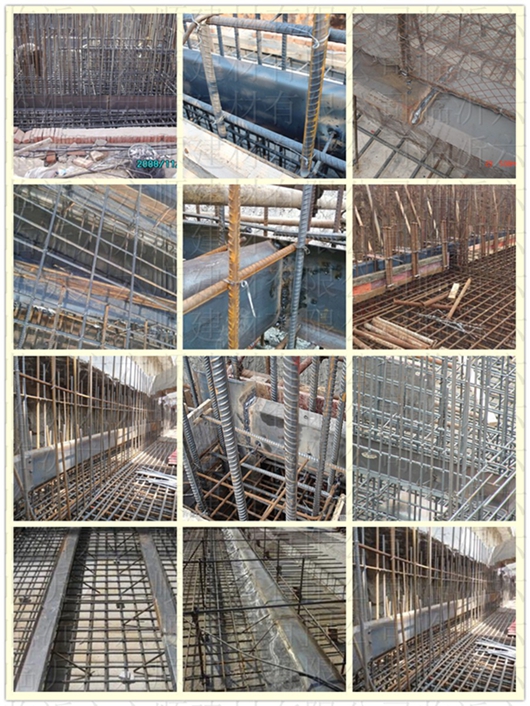

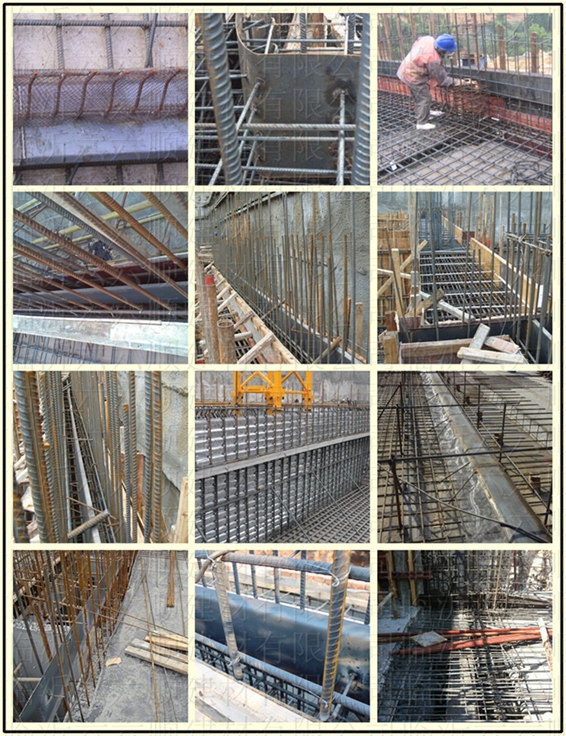

工地鋼板焊接施工圖集：
