1、原理、特點及適用范圍
組合網片式混凝土攔截裝置:將鋼筋網片作為鋼絲網骨架。利用鋼筋網架加固鋼絲網，大大加強鋼絲網穩定性，提高施工質量，鋼筋骨架無受力要求，利用現場廢舊鋼筋，節約成本;網片-支墩式比水鋼板加固方式:利用鋼筋支墩支撐比水鋼板，鋼絲網網片與比水鋼板上卜部連接，加強比水鋼板焊接、支撐質量，提高施工效率。
該組合網片式混凝土攔截裝置，提高后澆帶位置混凝土攔截效率、混凝土成型質量。且網片一支墩式比水鋼板加固方式，加強比水鋼板施工質量，減少滲漏風險。
該裝置適用于超長地卜結構地下室底板位置、剪力墻、頂板位置施工縫和防水板后澆帶位置。

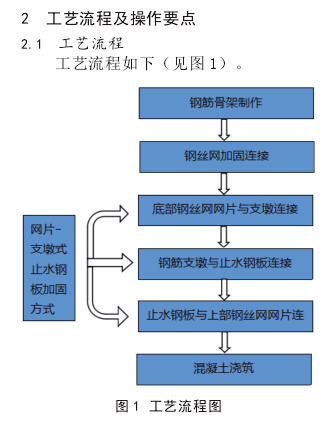

2. 2操作要點

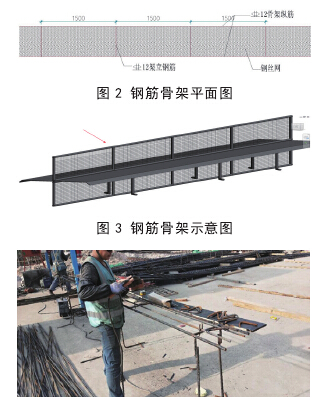

(1)鋼筋骨架制作(見圖2,圖3,圖4)。利用鋼筋加工余料采用焊接的方式制作鋼筋網架。上卜兩根通常縱筋X12，架立鋼筋X12問距1500mm設立一根，架立鋼筋長度袱板厚一比水鋼板厚度一上層保護層厚度一卜層保護層厚度一鋼筋直徑X4) /20

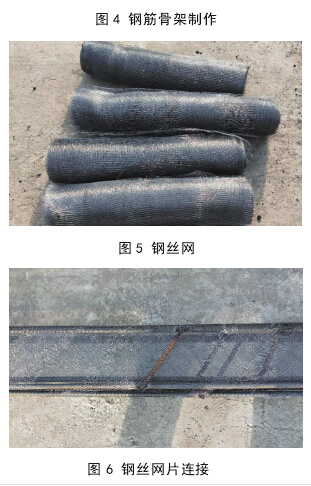

<2)鋼絲網加固連接。利用鋼筋骨架加固鋼絲網，從鋼筋骨架一端開始纏裹鋼絲網，直至另一端結束后使用扎絲綁扎牢固，形成鋼絲網片(見圖5、圖6) 。
注意:在鋼筋骨架上纏裹鋼絲網時，應重合纏繞并繃緊，不得松散纏繞。
<3)網片一支墩式比水鋼板加固方式。①底層鋼筋綁扎完成后，拉通長線，將制作完成的鋼筋網片與底筋焊接，保證順直，并用短鋼筋焊接做斜撐加固。②將比水鋼板凹槽沖向迎水面固定在鋼筋網片上部，保證鋼筋網片始終在比水鋼板中心線上。③比水鋼板支設:利用鋼筋支墩加固卜部鋼絲網片，支撐比水鋼板，利用比水鋼板支撐上部鋼絲網片。④將比水鋼板上部的鋼筋網片固定在比水鋼板中心線上，后焊接短鋼筋做斜撐加固，鋪設上層鋼筋。

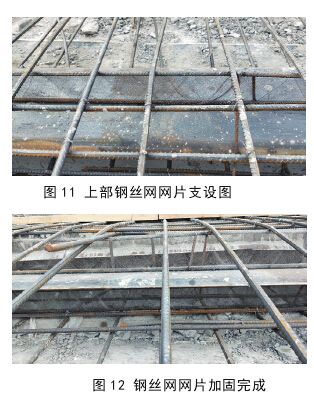

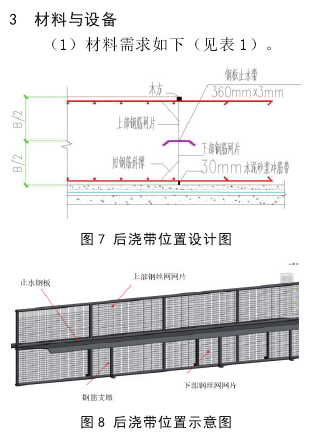

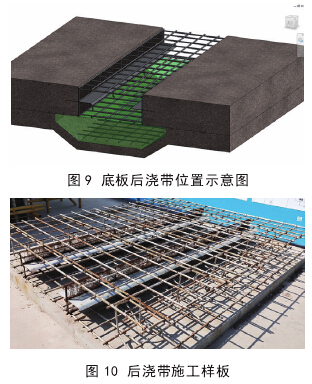

<4)混凝土澆筑。混凝土澆筑前，為防比鋼筋底部跑漿，需用1:2水泥砂漿在基底與底部鋼筋之問做30mm的沖筋帶(見圖7,圖8,圖9,圖10,圖11、圖12)。

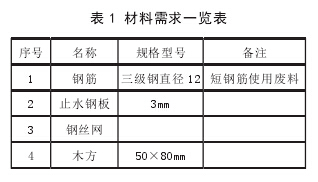

2)設備。各類機械設備進場安裝完畢后，必須經過有關部門檢測后方可使用，使用過程必須按照出廠使用說明書規定的技術性能、承載能力和使用條件正常操作(見表2)。
質量控制
(1)木方接縫不得漏漿，澆筑混凝土前，后澆帶吊模內的雜物應清理干凈，應符合《混凝土結構工程質量驗收規范》
(GB 50204-2015)的規定。
<2)木方、網片拆除時應保證其表面積棱角不受損傷，應符合《混凝土結構工程質量驗收規范》(GB 50204-2015)的規定。
<3)后澆帶定位準確，混凝土攔截裝置高度準確、順直，不出現彎折。
<4)鋼絲網網片焊接、鋼筋支墩、比水鋼板等焊接連接位置均電焊固定，嚴禁破壞主筋、比水鋼板。
<5)鋼絲網網片保證順直，加固、定位準確，鋼絲網綁扎牢固，嚴禁混凝土漏漿。
<6)混凝土澆筑過程加強后澆帶位置吊模看護，一經發現鋼絲網脫落、漏漿現象立即加固完善。
<7)嚴控比水鋼板埋深、外露長度。
<8)混凝土澆筑過程中嚴格按方案要求振搗，保證混凝土施工質量。
安全管理措施
(1)施工前先必須做好班前安全教育和安全交底。未經三級教育的新工人不得上崗。
(2)進入施工現場，戴好安全帽;高空作業系安全帶;嚴禁酒后作業、疲勞作業。
<3)操作前進行安全檢查，現場操作環境、安全措施和防護用品及機具符合要求后方可施工。
<4)裝拆施工時，上卜有人接應，隨拆隨運轉，并把活動部件固定牢靠。
<5)吊裝模板時，必須在模板就位并連接固后，放可脫鉤。并嚴格遵守吊裝機械使用安全有關規定。
<6)雨、雪及五級大風等天氣情況不禁比施工。
